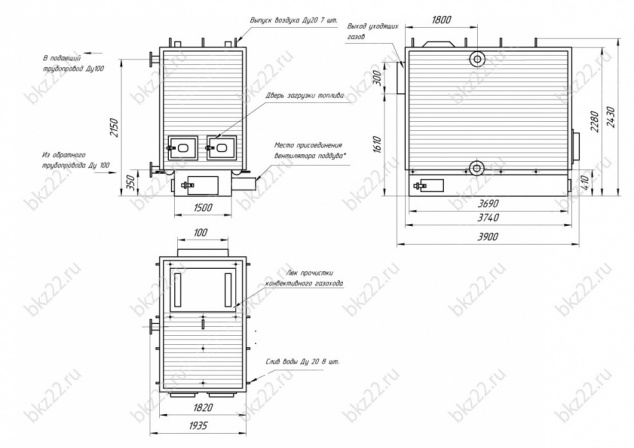

КВр-2.5 (2.5 МВт)

Описание водогрейного котла серии КВр

    Котел серии КВр изготавливается в газоплотном исполнении, легкой обмуровке на раме, блок котла обшивается базальтовой плитой ПТЭ-75, а затем профилированным листом. Конструктивно котел состоит из топочной и конвективной частей. Топочная часть котла изготавливается из вертикально расположенных труб Ø76 мм, двух нижних и двух верхних горизонтальных коллекторов Ø133 мм. Для обеспечения газоплотности между вертикально расположенными трубами Ø76 мм вваривается металлическая полоса.

    Конвективная часть котла состоит из панелей, которые изготавливаются из вертикально расположенных коллекторов Ø108 мм и горизонтально расположенных конвективных труб Ø76 мм. Панели располагаются перпендикулярно движению газов.

    Основание котла (рама) состоит из двух частей: топочной части (охлаждаемая уголковая решетка - ОУР или чугунные колосники) и бункера для сбора и удаления золы расположенного под конвективной частью. Охлаждаемая уголковая решетка представляет собой стальной короб сверху которого расположены трубы с вваренными между ними уголками. В уголках по всей длине просверлены отверстия. В стальной короб с помощью дутьевого вентилятора под напором подается воздух и равномерно распределяется через отверстия в уголках по всей площади горения, что исключает прогар металла. При сжигании топлива в данном топочном устройстве имеет место низкий химический и механический недожог топлива и относительно небольшие потери тепла от механической неполноты сгорания.

    Движение газов организовано следующим образом: поднимаясь от топки газы омывают переднюю секцию, топочную часть котла, тыловую секцию, попадают в конвективную часть, совершают три оборота и выходят в газоход.

    Для удобства удаления отложений сажи с конвективной поверхности нагрева в котле предусмотрен прочистной люк, который расположен над конвективной поверхностью.
